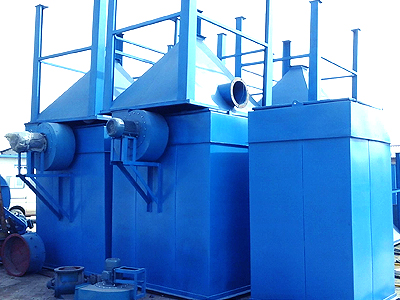

HMC型脈沖單機布袋除塵器構造結構特點：
1、除塵器本體由殼體、濾袋總成、噴吹清灰裝置、排灰裝置四個部分組成。
2、殼體部分由上箱體、中箱體、灰斗、進出風口組成。
3、濾袋總成由濾袋、濾袋框架等組成。
4、噴吹清灰裝置由氣包、噴吹管、脈沖閥、電磁控制閥、電控儀等組成。
5、排灰裝置由電機、減速器、螺旋輸送機、星形卸料閥組成。

序號	項目
1	名稱	HMC-112型單機脈沖除塵器
2	處理風量（m3/h）	6500-8500
3	總過濾面積（m2）	84
4
5	全過濾風速（m/ min）	1.28-1.68
6	除塵器室數	1
7	濾袋數量（條）	112
8	脈沖閥數量（個）	14
9	入口粉塵濃度（g/Nm3）	＜200
10	出口粉塵濃度（mg/Nm3）	＜50
11	除塵效率（％）	≥99.8
12	本體漏風率（％）	≤3
13	設備阻力（Pa）	＜1500
14	濾袋材質	滌綸針刺氈
15	濾布紡織工藝	針刺
16	濾布縫制工藝	三針機縫制
17	濾袋規格	Φ130*2000
18	濾袋允許連續使用溫度℃	≤260℃
19	袋籠規格	Φ120*1990
20	袋籠材質	碳鋼
21	袋籠防腐處理工藝	表面鍍鋅處理
22	濾袋固定及密封方式	彈簧漲圈
23	電磁脈沖閥型式及規格	1”直角閥
24	噴吹氣源壓力MPa	0.2～0.3
25	氣源品質	良好
26	電磁閥機械開閥時間sec	0.08
27	耗氣量m3/min	0.11
28	清灰方式	在線清灰
29	檢修方式	停機檢修
30	控制方式	自動；手動
